Hochenergie-Zündsystem

ZSH Hochenergie-Zündsystem

Das ZSH Hochenergie-Zündsystem wird für die direkte Zündung für die meisten gasförmigen oder flüssigen Brennstoffe verwendet, die in Öl- oder Gaszündern oder Hauptbrennern verwendet werden. Das Hochenergie-Zündsystem ist in verschiedenen Ausführungen erhältlich. Um einen optimalen Betrieb zu gewährleisten, muss sich der erste Teil der Zündspitze bei allen Betriebszuständen immer in einem zündfähigen Brennstoff-Luft-Gemisch befinden.

Nicht für den Dauerbetrieb geeignet!

Merkmale

  • Umschaltbare Spannung zwischen 115 VAC und 230 VAC
  • Optische Anzeige des Zündfunkens
  • Zündüberwachung mit potentialfreiem Relaisausgang
  • Thermischer Überlastschutz des Transformators
  • ATEX Ausführung optional
  • Zündelektrodenlängen zwischen 545mm bis 3000mm lieferbar, andere Längen auf Anfrage
  • Modularer Aufbau der Zündelektrode durch Verlängerungsrohre möglich, dadurch geringe Verpackungsgrösse
  • Zündelektroden Durchmesser 16mm
  • Aluminium Druckgussgehäuse
  • Zündenergie 12 Joule
  • Zündimpulse 4-5/Sekunde
  • Versorgungsspannung 115/230 VAC 50/60 Hz
  • Ausgangsspannung 2kV

ZSH-KIT-INT

ZSH-KIT-INT

Die Standardversion besteht aus einer Hochenergie-Zündeinheit mit Rohraufnahme, dem Zündspitzenadapter und einer austauschbaren Zündspitze, wenn eine kompakte Bauform erforderlich ist. Der elektrische Anschluss der Zündelektrode erfolgt direkt in der Hochenergie-Zündeinheit.

ZSH-KIT

Hochenergiezündeinrichtung fest angeschlossen
ZSH-KIT

Die abgesetzte Version besteht aus einer Hochenergie-Zündeinheit, ein durch einen flexiblen Metallschutzschlauch geführtem Zündkabel zwischen der Hochenergie-Zündeinheit und der Zündelektrode (bestehend aus Zündspitzenadapter und austauschbarer Zündspitze). Der elektrische Anschluss der Zündelektrode erfolgt in einer Anschlussdose und direkt in der Hochenergie-Zündeinheit.

ZSH-KIT-QD

Hochenergiezündeinrichtung Steckerversion
ZSH-KIT-QD

Die abgesetzte, steckbare Version besteht aus einer Hochenergie-Zündeinheit, ein durch einen flexiblen Metallschutzschlauch geführtem Zündkabel zwischen der Hochenergie-Zündeinheit und der Zündelektrode (bestehend aus Zündspitzenadapter und austauschbarer Zündspitze). Der elektrische Anschluss erfolgt mit vorkonfektionierten HochspannungssteckVerbindern an der Zündeinheit und der Anschlussdose mit der Zündelektrode. Der elektrische Anschluss der Zündelektrode erfolgt in der Anschlussdose.

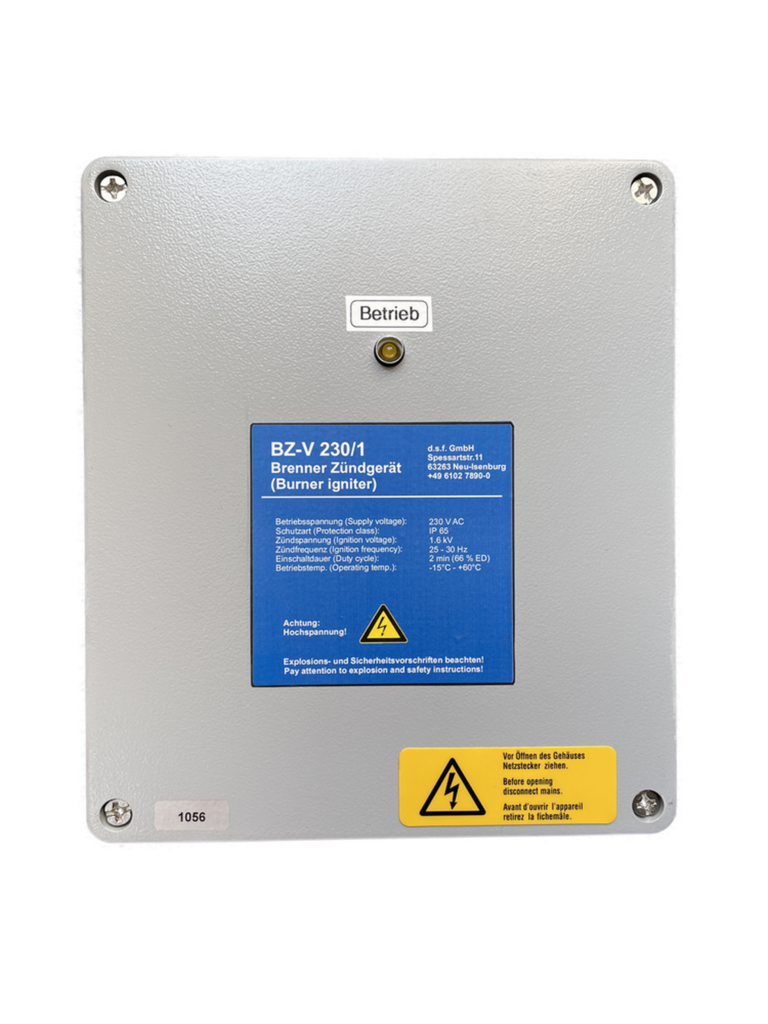

BZ-V 230 Hochenergiezündgerät

BZ-V 230

Das Hochenergie Zündgerät BZ–V 230 wurde entsprechend den Anforderun­gen der Praxis zur sicheren Zündung von Gas- und Ölbrennern in Raffinerien, an Industrieöfen in der Stahlindustrie und in der Petrochemie konzipiert. Es besteht aus einem Aluminium-Druckgussgehäuse in dem die Elektronik eingebaut ist und einer Hochenergie-Zündelektrode mit auswechselbarer Zündkerze. Beide Einheiten sind über ein Hochspannungskabel mit­einander verbunden. Der Aufbau ermöglicht den Einsatz als stationäre Einheit, die in Verbin­dung mit einer pneumatischen Rückzugsvorrichtung eine vollautomatische Zündung ermöglicht.

Nicht für den Dauerbetrieb geeignet!

Merkmale

  • Ausgangsspannung 1,6kV
  • Zündenergie 30-35 Joule
  • Versorgungsspannung 230VAC 50/60 Hz
  • Zündfrequenz ca. 5 Impulse/Sek.

Die Zündelektroden sind optional in verschiedenen Längen erhältlich.

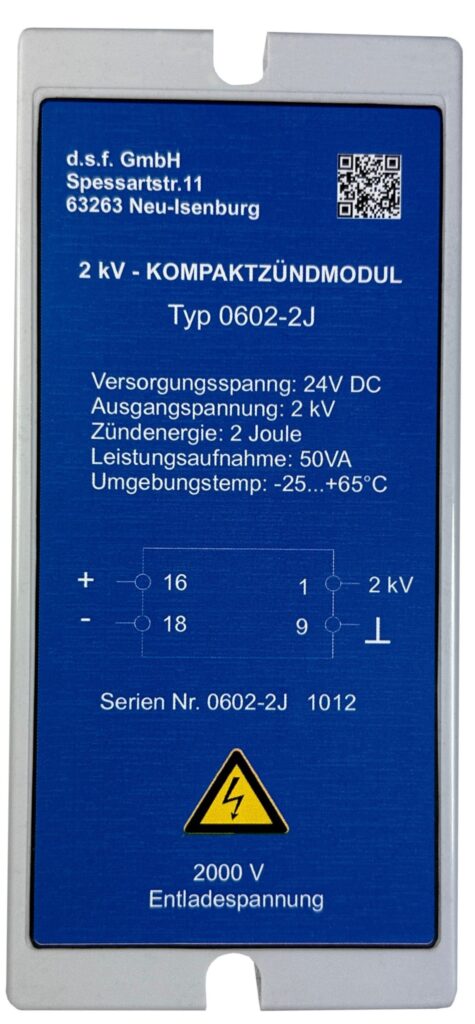

Kompaktzündmodule 0602 und 0802

0602 - Serie
0802 - Serie

Die Kompaktzündmodule der 0602-Serie für 24VDC Versorgungsspannung und 0802-Serie für 115VAC oder 230VAC erzeugen regelmäßig getaktete Gleichspannungs-Zündimpulse von 2kV. Die Zündenergie beträgt je nach Ausführung zwischen 2 und 8 Joule. Die Elektronik ist in einem Thermoplastgehäuse mit Anschlusssockel für die Hutschienenmontage verbaut. Die Geräte eignen sich für die Zündung von Pilotbrennern an Öfen und Fackeln.

0602 – Serie

  • Zündfrequenz 3Hz
  • Versorgungsspannung 24 VDC
  • Ausgangsspannung 2kV
  • Zündenergie 2J oder 8J (modellabhängig)


0802 – Serie

  • Zündfrequenz 3Hz
  • Version -110V für 115VAC oder -230V für 230VAC Versorgungsspannung
  • Ausgangsspannung 2kV
  • Zündenergie 2J, 4J oder 8J (modellabhängig)

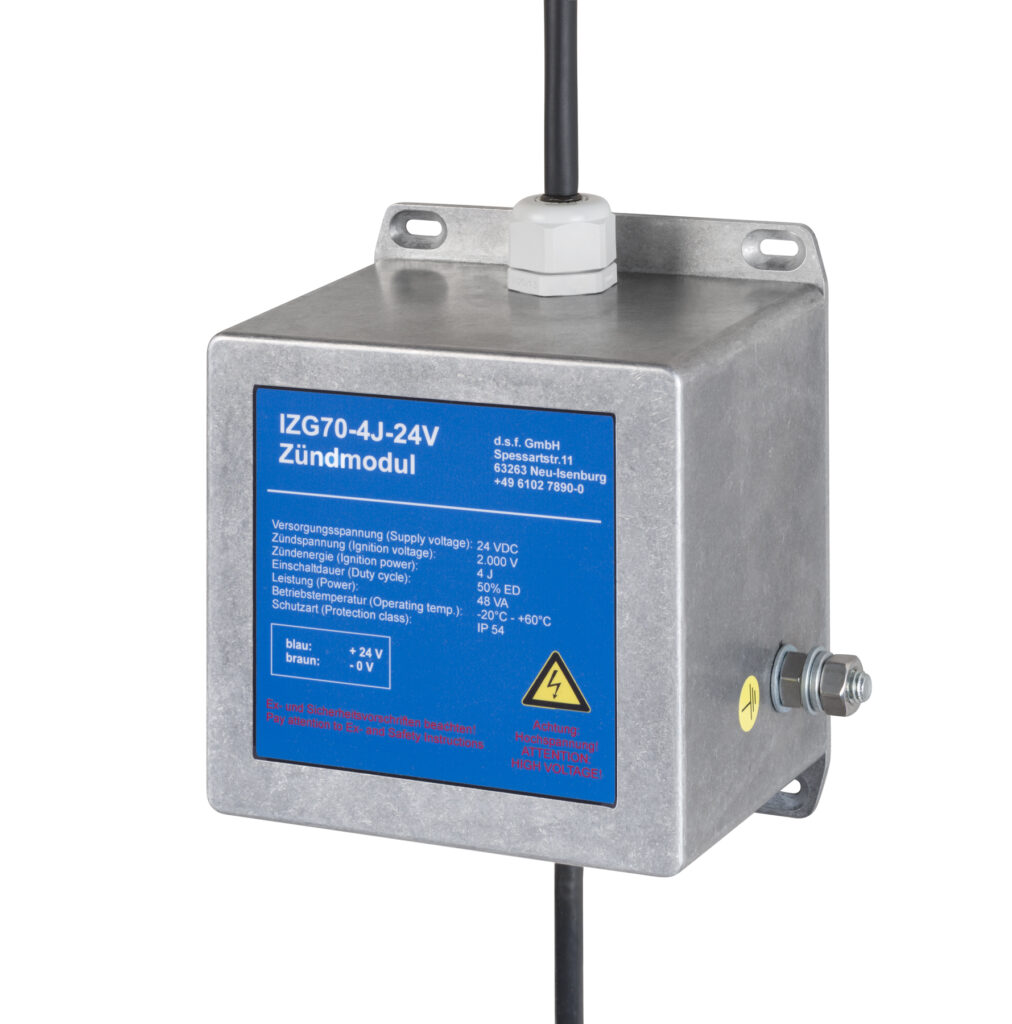

Hochenergiezündeinrichtung IZG 70

IZG 70

Die Hochenergiezündeinrichtung IZG70 dient zum Zünden von Gasflammen durch die Verwendung von Hochenergiezündkerzen. Aufgrund seiner Versorgungsspannung von 12-24 VDC ist auch ein Einsatz in mobilen Anlagen möglich. Die Zündung erfolgt, solange die Versorgungsspannung angelegt ist. Bei dem IZG70 sind die Kabel fest angeschlossen, die Ausführung IZG70-QD ist als steckbare Variante ausgeführt. Basierend auf der Hochfrequenztechnik ist eine Zündkabellänge von bis zu 50m möglich.

Nicht für den Dauerbetrieb geeignet!

  • Zündenergie 4 Joule
  • Versorgungsspannung 12 VDC – 24VDC
  • Ausgangsspannung 2kV
  • Zündleitungslänge bis max. 50m

Thyristorzündmodul 0600 und 0800

0800

Das Thyristorzündmodul vom Typ 0600 / 0800 erzeugen regelmäßig getaktete Gleichspannungs-Zündimpulse von 2kV. Sie sind geeignet für die Zündung von Pilot- bzw. Zündbrenner an Öfen und Fackeln. Die Zündenergie beträgt 8 Joule. Das Kompaktzündgerät Typ 0600 ist mit einer Versorgungsspannung von 24 VDC erhältlich. Das Kompaktzündgerät Typ 0800 ist alternativ mit der Versorgungsspannung von
110-120 VAC, 50/60 Hz lieferbar.

Für den Dauerbetrieb geeignet!

0600

  •  Zündenergie 8 Joule
  • Versorgungsspannung 24 VDC
  • Ausgangsspannung 2kV
  • Integrierte Zündüberwachung
  • Relaisausgang


0800

Beschreibung wie 0600, jedoch für 110-120 VAC oder 230 VAC 50/60Hz Versorgungsspannung.
