Die IZG – Kompaktzündmodule sind für die Hochspannungszündung von Zündkerzen oder Zündelektroden an Gaszündbrennern entwickelt. Mit dem Anlegen der Versorgungsspannung startet die Zündung. Die Zündmodule sind in verschiedene Leistungsbereiche und Ausführungen unterteilt und nicht für Dauerbetrieb ausgelegt. Modellabhängig haben die meisten Kompaktzündmodule einen Weitbereichseingang von 12VDC bis 24VDC, um auch bei mobilem Einsatz eine sichere Funktion zu gewährleisten.

Das Hochfrequenzzündmodul IZG100 stellt über eine Zündkabellänge von max. 50 Metern die Hochspannungszündung von Zündkerzen (ohne Innenwiderstand) oder Zündelektroden an Zündbrennern bei einer höheren Zündenergie als gewickelte Zündtransformatoren (mit max. 5m Zündkabellänge) sicher. Das erlaubt dem Anwender die kostengünstigere Montage in Schaltschränken ausserhalb des explosionsgeschützten Bereiches oder die dezentrale Hochspannungsversorgung der Zündkerze bei erhöhter Umgebungstemperatur in Brennernähe.

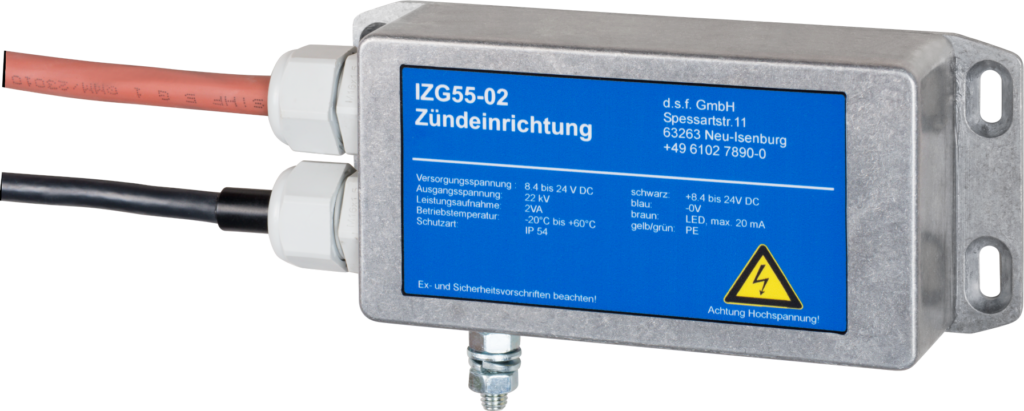

IZG 55

IZG55

      Technische Daten

  • Zündfrequenz 3Hz
  • Versorgungsspannung 9-24VDC
  • Ausgangsspannung 22kV
  • Zündleitungslänge 3m
  • Verschaltung mehrerer Module in einem Gehäuse möglich

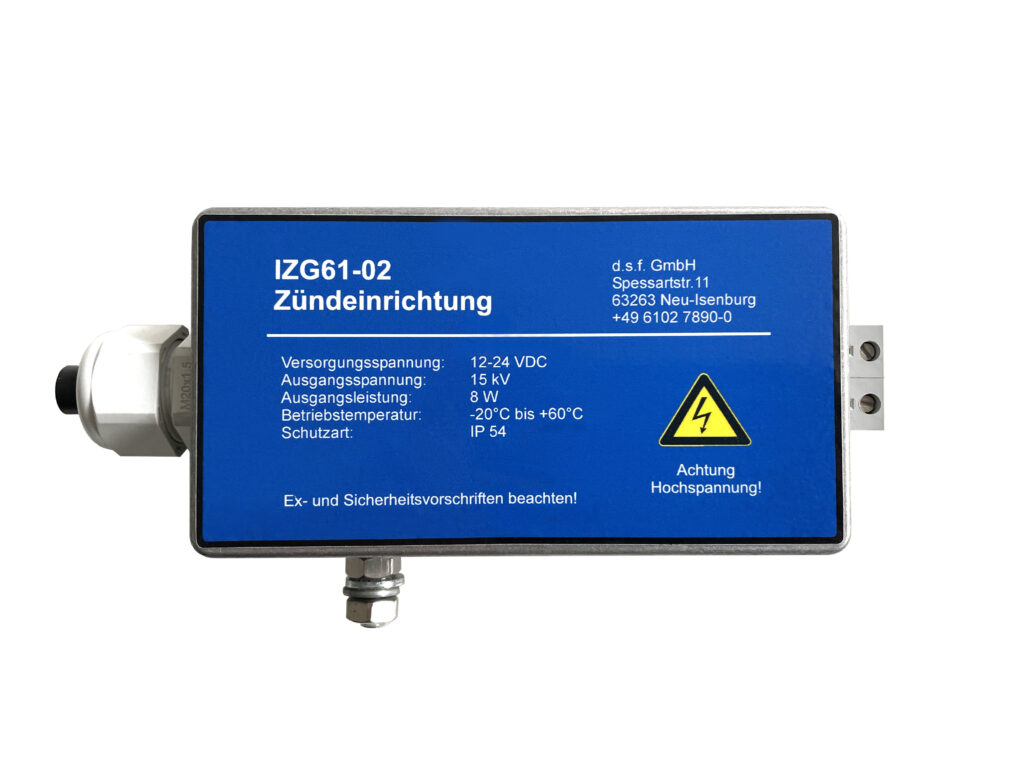

IZG 61

IZG61-02
IZG61-02

      Technische Daten

  • Zündenergie 5mJ
  • Versorgungsspannung 12-24VDC
  • Ausgangsspannung 15kV
  • Zündleitungslänge 1m
  • Je nach Modell mit Schraub- oder Steckanschlüssen

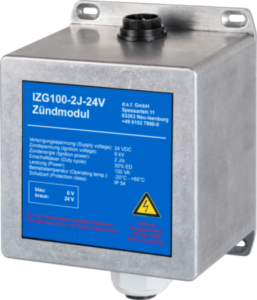

IZG 100

IZG100-2J-24V-QD

      Technische Daten

  • Zündenergie 2J / Sekunde
  • Zündfrequenz 20Hz
  • Versorgungsspannung 24VDC
  • Ausgangsspannung 6kV
  • Zündleitungslänge 50m (bis 100m auf Anfrage)
  • Ausführung mit fest angeschlossenem Kabel oder -QD mit Steckeranschluß

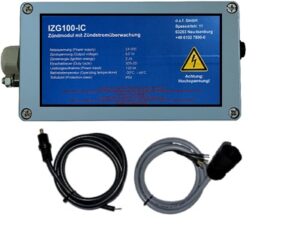

IZG 100-IC

IZG100-IC

      Technische Daten

  • Zündenergie 2J / Sekunde
  • Zündfrequenz 20Hz
  • Versorgungsspannung 24VDC
  • Ausgangsspannung 6kV
  • Zündleitungslänge 50m (bis 100m auf Anfrage)
  • Ausführung mit fest angeschlossenem Kabel oder -QD mit Steckeranschluß
  • Integrierte Zündfunkenerkennung mit LED-Anzeige und potentialfreiem Relaiskontakt
