InSight I

InSight I Kompaktflammenwächter mit integriertem Flammenrelais, SIL 2

Die InSight I Kompaktflammenwächter stellen erweiterte Diskriminierungsmöglichkeiten, integrierte Flammenerkennung, Verstärkung, Sicherheitsüberprüfung und Flammenrelais in einem Gehäuse zur Verfügung und sind für Dauerbetrieb zugelassen. Es wird kein externes Auswertegerät (Flammenwächter) benötigt, um mit dem übergeordneten Leitsystem zu kommunizieren. Der Flammenfühler misst die Amplitude der Modulationen die in der Zielflamme auftreten (Flammen-“Flackern”). Zugelassen für den Einsatz in einer SIL 2 Umgebung.

Lichtwellenleiter Versionen sind für schwierige Sichtbedingungen oder bei hohen Umgebungsbedingungen optional erhältlich.

Die folgenden Insight I – Modelle sind seit dem 02. Mai 2020 abgekündigt:

Modellbezeichnung
Empfohlenes Ersatzmodell
95UVS1-1 (inklusive “E”-Versionen)
95UVS4-1WINC
95UVS1-1CG (inklusive “E” Versionen)
95UVS4-1WINC mit zugehörigem Kabel 59-497-XXX
95IRS1-1CG (inklusive “E” Versionen)
95IRS4-1WINC
95UVS2-1 (inklusive “E” Versionen)
95UVS4-1WINC
95UVS2-1CG (inklusive “E” Versionen)
95UVS4-1WINC mit zugehörigem Kabel 59-497-XXX
95IRS2-1 (inklusive “E” Versionen)
95IRS4-1WINC
95IRS2-1CG (inklusive “E” Versionen)
95IRS4-1WINC mit zugehörigem Kabel 59-497-XXX
95UVS2-1CEX (inklusive “E” Versionen)
95UVS4-1CEX
95IRS1-1CEX (inklusive “E” Versionen)
95IRS4-1CEX
Merkmale
Modell 95DSS2(E)
Infrarotsensor
X
Ultraviolettsensor
X
Fehlerrelais
X
4 – 20 mA Analogausgang (Quelle)
X
Auswahl verschiedener Hauptfrequenz-Bandbreiten
21
Benutzerdefinierte Parametersatzdateien
4
Kommunikation
X
Autoeinstellung
X
SIL 2
X
Atex Zone 2
-1
Atex Zone 1
-1CEX

Weitere Hinweise können sie der Herstellerinformation entnehmen. Bitte sprechen sie uns bei Bedarf vor einem Geräteaustausch an.

InSight 95DSS2-Serie

95DSS2E-1

Technische Daten
Flammenrelais (Schließer). Doppelsensor (UV und IR), Halbleiter-Sensoren auf Mikroprozessorbasis, Versorgungsspannung 24V DC, Prozessanschluss 1“ BSP oder NPT, Spülluftanschluss 3/8“, Temperaturbereich -40°C bis +65°C (selbstüberwachend bis 80°C), NEMA 4X, IP66, 21 Modulationsgrundfrequenzen, einstellbare Verstärkung und EIN/AUS-Schwellenwerte, 4-20 mA Analogsignal (aktiv), Fehlerrelais, vier auswählbare Parametersätze, LED-Anzeige und vier Drucktasten, Steckeranschluss, automatischer Lernmodus mit der Möglichkeit der manuellen Anpassung.

95DSS2E-1

IR- und UV-Sensor, Wellenlänge IR 700 bis 1700 nm und UV 295 bis 320 nm
Vier umschaltbare Parametersätze, 21 Grundfrequenzen.
Der elektrische Anschluss erfolgt über einen Stecker.

95DSS2E-1CG
IR- und UV-Sensor, Wellenlänge IR 700 bis 1700 nm und UV 295 bis 320 nm
Vier umschaltbare Parametersätze, 21 Grundfrequenzen.
Der elektrische Anschluss erfolgt über ein 3m langes, fest angeschlossenes Kabel.

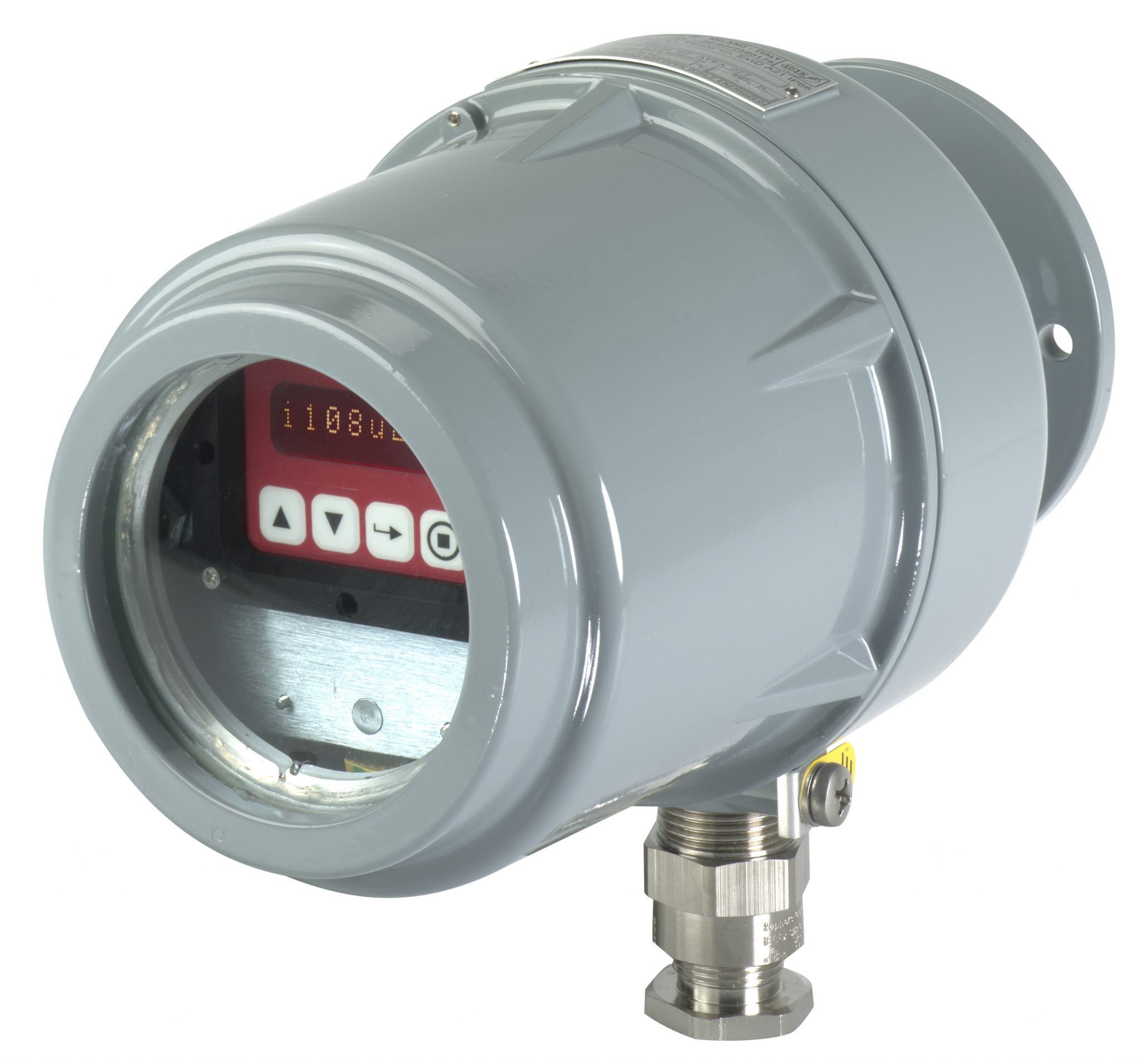

InSight 95DSS2-CEX Serie

95DSS2E-1CEX

Alle InSight 95 Kompaktflammenwächter sind auch als Geräte für den Ex Bereich im Cenelec II 2 G Ex d II C T6-Gehäuse verfügbar.
Das Anschlußkabel wird durch eine zugelassene Ex d Kabelverschraubung in das Gehäuse eingeführt und fixiert.
